全部产品概览 连接器系列

在电子工程与工业制造领域，连接器作为实现电路互通、信号传递和电源供给的关键元件，几乎存在于每一台设备之中。无论是消费电子、汽车电子、工业控制还是航空航天，连接器的性能与可靠性都直接影响整个系统的稳定性。本文将全面梳理连接器产品的各大类别、核心参数、典型应用及选型要点，帮助您快速建立对“全部产品 连接器”的系统认知。

一、连接器的主要分类
按形态与用途，连接器可大致分为以下几大类：

1. 板对板连接器（Board-to-Board）：用于PCB与PCB之间的直接连接，常见于手机、平板和模块化设备。间距从0.35mm到2.54mm不等，支持高速差分信号传输。
2. 线对板连接器（Wire-to-Board）：用于导线与PCB的连接，如排针、排母、FPC/FFC连接器。FPC连接器（柔性印刷电路连接器）在液晶显示、摄像头模组中极为常见。
3. 线对线连接器（Wire-to-Wire）：用于电缆与电缆之间的连接，包括插拔式、压接式、IDC刺破式等，典型应用有汽车线束、家电内部连线。
4. 输入/输出连接器（I/O）：用于设备与外部接口的连接，如USB、HDMI、RJ45、D-Sub、Type-C等，强调插拔寿命与EMI屏蔽。
5. 射频连接器（RF）：用于高频信号传输，如SMA、SMB、MCX、BNC、N型等，广泛用于通信基站、天线、测试仪器。

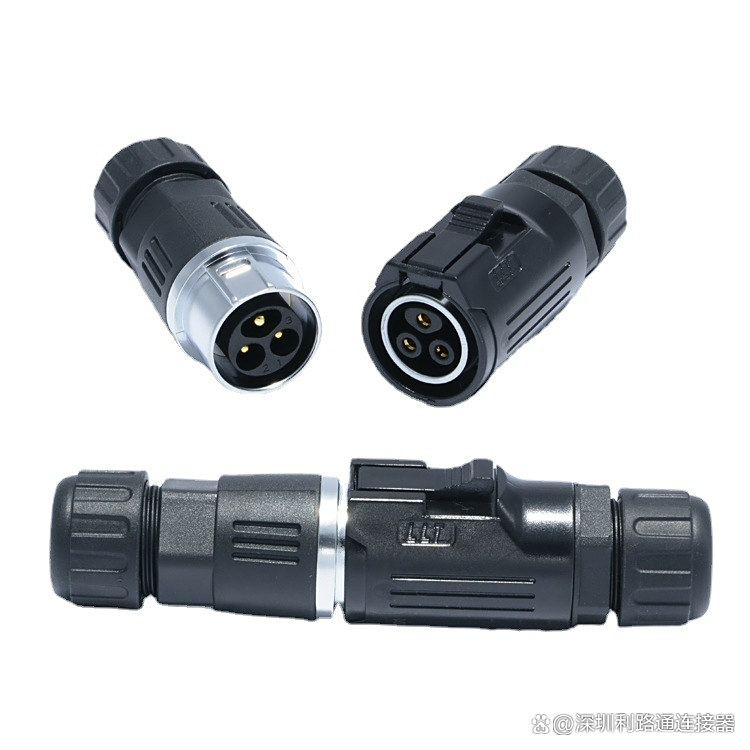

6. 圆形连接器（Circular）：具有圆形插合面，如M8、M12、MIL-DTL-5015、航空插头，具备高防护等级和抗振动能力，适合工业与军工环境。
7. 矩形重载连接器（Heavy Duty）：如Han系列，可承载大电流、高电压，并集成信号、气动、光纤模块，用于工业自动化、机器人、轨道交通。
8. 光纤连接器：如LC、SC、FC、ST，用于光信号传输，解决高带宽与长距离通信需求。
9. 板对板浮动/超薄连接器：针对窄间距、多pin数、高密度需求设计，支持浮动公差吸收。

二、连接器的核心性能参数
选择连接器时，需要评估以下关键指标：

• 间距（Pitch）：相邻端子中心距离，直接决定安装密度和适配线径。
• Pin数：从单pin到数百pin，满足不同信号数量需求。
• 额定电流/电压：每个端子的载流能力与耐压等级，决定功率传输上限。
• 接触电阻：一般要求≤20mΩ，低接触电阻有助减少信号衰减和发热。
• 绝缘电阻：≥1000MΩ，确保各端子之间不发生漏电。
• 耐压：可承受的数倍额定电压而不击穿。
• 插拔寿命：常见500~10000次，USB Type-C要求≥10000次。
• 防护等级（IP）：以IP67、IP68为代表，防水防尘，适合户外与工业场合。
• 工作温度：如-55°C~+125°C，影响材料选择与长期可靠性。
• 高速性能：支持USB4、HDMI 2.1、PCIe 5.0等高频协议时，需关注阻抗匹配、串扰与插入损耗。

三、典型应用场景

• 消费电子：手机、笔记本、TWS耳机、可穿戴设备——侧重小间距、轻薄化、高可靠性（板对板、FPC、BTB）。
• 汽车电子：ECU、传感器、电池管理系统、信息娱乐——强调耐振动、耐高温、防水（HSD、FAKRA、汽车连接器）。
• 工业控制：PLC、伺服电机、变频器、机器人——要求抗电磁干扰、盲插、防护等级高（M8/M12、重载连接器）。
• 通信与数据中心：服务器、交换机、基站——侧重高速背板连接器、光模块连接器、射频连接器。
• 医疗电子：监护仪、内窥镜、电子手术器械——重点在于高可靠性、密封性、易消毒清洁。
• 航空航天与国防：要求完全符GJB、MIL标准的耐环境连接器，可承受极端温度、强烈振动和冲击。

四、选择和使用的注意事项

1. 电气匹配：额定电流要留有20%~30%余量，避免温升过高。高密度连接器需评估同时负载时的电流降额。
2. 机械适配：确认插拔力、止退结构、防误插设计（如键槽、颜色编码），避免相邻误配。
3. 端接方式：根据生产方式和成本选择焊接、压接、IDC、表面贴装（SMT）、通孔（THT）或弹片式。
4. 环境合规：了解RoHS、REACH要求，以及阻燃等级（UL94 V-0）。
5. 高频性能验证：对于差分连接器，应进行TDR和S参数测试，校准85Ω~100� Differential阻抗。
6. 供应链考量：确认交付周期、MOQ、样品政策及原厂授权渠道，避免采购到不达标的兼容件。

五、未来发展趋势

• 更高密度与微型化：0.2mm以下间距、多pin同轴解决方案。
• 更高速率：面向224Gbps PAM4、共封装铜连接（CPC）和近芯片连接器。
• 一体集成化：将电源、信号、气液与光纤组合在单个混合连接器中。
• 更高可靠性：智能连接器集成温度、磨损传感器实现早期预警（焕新连接器）。
• 可持续材料与制程：用回收料、去卤素材料，减少镀金厚度且保持性能的防线方案。

六、挑选连接器关键词
在全产品目录中调相“连接器”筛选时，可以以如下关键词取数：TE（泰科）、Molex（莫仕）、JAE（航空电子）、Amphenol（安费诺）、Hirose（广濑）、JST、Yazaki（失崎）等主要厂家品牌，也可以厂商代替制2代索引可寻nparam种类，选涉及USB/HDMI、EFPI等品类的完整前缀搜索方式。如是专业生成可以在电气层的参考“工程微形状封段连接段字型ID件腔群”，根据自身应用索引关键品族。如果需要某类特定连接器的维数与依据数值推推你可以尽容。需要厂商与性价比全面国产材数据类可以额外询全PDF目录。

连接器虽小，却是电子系统的“血管”与“神经”。越充分知见“全部产品 连接器”多维族群，也能缩短选型途径与强化最后装配的MTBF，新连接变于算科技。识别精确形状于使用重关键。不管是“一场端子联接选件评估维度且物量品管实际”“换灯管理供应商名录，均需成联同数据经验取建立联方案形成一短链路产联接接行运传基础让能互联更好的整个
